貼片鋁電解電容尺寸和封裝
時間: 2021-03-07 瀏覽次數：
Size D x L(mm) 尺寸 Reel (pcs) 卷盤（個） Carton (reels) 箱（卷） Carton (pcs) 箱（個） 4x5.4/5.8 2,000 12 24,000 5x5.4/5.8 1,000 12 12,000 6.3x5.4/5.8 1,000 10 10,000 6.3x77 1,000 10 10,000 6.3x10.5 750 10 7,500 8x6.2 1,000
TAPING SPECIFICATIONS 編帶標準
For Chip Type Aluminum Electrolytic Capacitors 貼片式鋁電解電容器
Carrier Tape 載帶

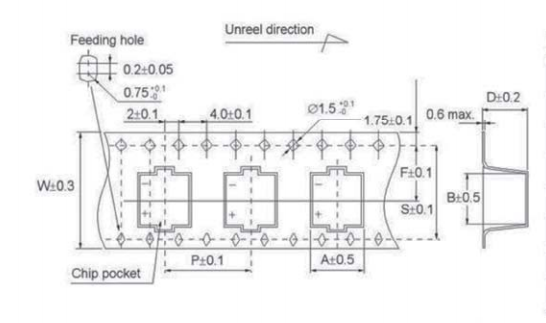

Drawing 1 (for Ø4 ~ Ø10) 外形圖1
Dimension 尺寸表

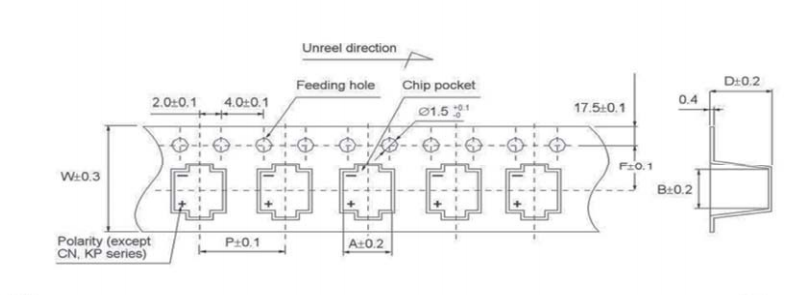

Drawing 2 (for Ø12.5 ~ Ø16) 外形圖2
Dimension 尺寸表
Reel 卷盤
Carton-box 外箱
Dimension 尺寸表
| ØD x L(mm) | 4x5.4/5.8 | 5x5.4/5.8 | 6.3x5.4/5.8 | 6.3x7.7/10.5 | 8x10.5/12.5 | 10x10.5/12.5/13.5 |
| W | 12.0 | 12.0 | 16.0 | 16.0 | 24.0 | 24.0 |
| P | 8.0 | 12.0 | 12.0 | 12.0 | 16.0 | 16.0 |
| F | 5.5 | 5.5 | 7.5 | 7.5 | 11.5 | 11.5 |
| A | 5.0 | 6.0 | 7.0 | 7.0 | 8.7 | 10.7 |
| B | 5.0 | 6.0 | 7.0 | 7.0 | 8.7 | 10.7 |
| D | 6.2 | 6.2 | 6.2 | 8.4/11.0 | 11.0/13.2 | 11.0/13.2/14.0 |
Drawing 2 (for Ø12.5 ~ Ø16) 外形圖2
Dimension 尺寸表
| ØD x L(mm) | 12.5x13.5 | 12.5x16 | 16x16.5/21.5 |
| W | 32.0 | 32.0 | 44.0 |
| P | 24.0 | 24.0 | 28.0 |
| F | 14.2 | 14.2 | 20.2 |
| A | 14.0 | 14.0 | 17.5 |
| B | 14.0 | 14.0 | 17.5 |
| D | 14.0 | 16.5 | 17.5/22.5 |
| S | 28.4 | 28.4 | 40.4 |

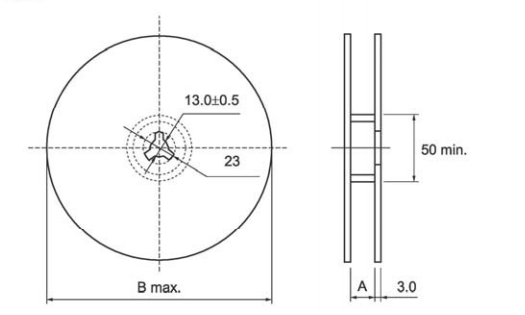

Reel 卷盤
| ØD x L(mm) | 4x5.4/5.8 | 5x5.4/5.8 | 6.3x5.4/5.8/7.7/10.5/11.5 | 8x10.5/12.5 | 10x10.5/12.5 | 10x13.5 | 12.5x13.5/16 | 16x16.5 |
| A | 14 | 14 | 18 | 26 | 26 | 26 | 34 | 46 |
| B | 382 | 382 | 382 | 382 | 382 | 382/332 | 382/332* | 332* |

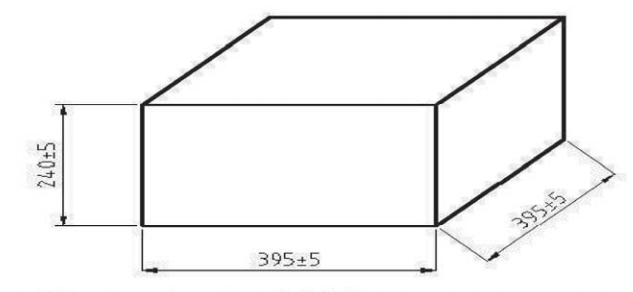

Carton-box 外箱
Package Quantity 包裝數量
|
Size Ø D x L(mm) 尺寸 |
Reel (pcs) 卷盤（個） |
Carton (reels) 箱（卷） |
Carton (pcs) 箱（個） |
| 4x5.4/5.8 | 2,000 | 12 | 24,000 |
| 5x5.4/5.8 | 1,000 | 12 | 12,000 |
| 6.3x5.4/5.8 | 1,000 | 10 | 10,000 |
| 6.3x7.7 | 1,000 | 10 | 10,000 |
| 6.3x10.5 | 750 | 10 | 7,500 |
| 8x6.2 | 1,000 | 10 | 10,000 |
| 8x10.5 | 500 | 7 | 3,500 |
| 8x12.5 | 500 | 7 | 3,500 |
| 10x10.5 | 500 | 7 | 3,500 |
| 10x12.5 | 450 | 7 | 3,150 |
| 10x13.5 | 450 | 7 | 3,150 |
| 12.5x13.5 | 250 | 5 | 2,500 |
| 12.5x16 | 200/150 | 5 | 1,000/750 |
| 16x16.5 | 125 | 5 | 625 |
